地震软件系统

发布日期：2021/4/13 20:30:00 点击次数：

产品说明：

■ GEOCOAL槽波地震数据处理系统

GeoCoal槽波地震数据处理系统是中煤科工集团西安研究院有限公司针对煤矿井下槽波勘探研发的一套微机槽波地震数据处理系统。软件主要包括各种数据的读写、数据可视化显示、槽波地震数据预处理、槽波地震数据处理、透射槽波CT等部分。

槽波地震数据处理系统

数据管理及参数分析

■ 矿井地震勘探工程实例
采煤工作面槽波地震的透视距离达1000 m，可以查出落差大于1/3～1/2煤厚的断层、直径15 m以上的陷落柱和变化范围大于25%的煤厚。

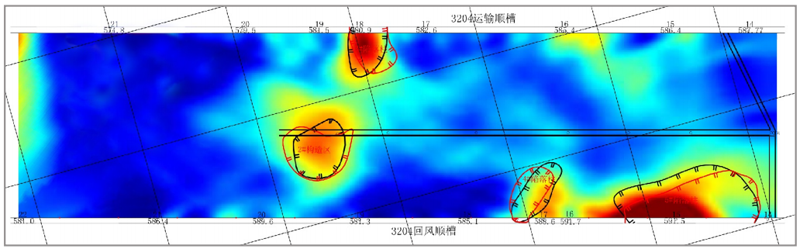

槽波探测工作面内陷落柱

在山西某矿3204工作面采用透射法进行槽波地震勘探，推测了4个陷落柱，后经采掘验证，所推测出的陷落柱的个数、位置和形态大小均与实际验证相吻合。

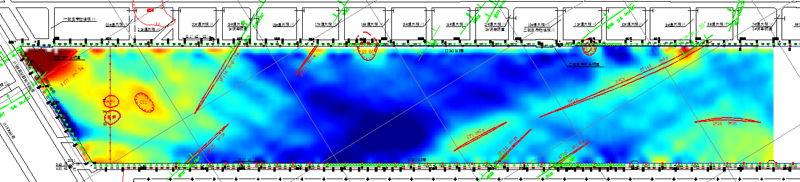

槽波探测工作面内断层

采用井下地震透射方法处理解释出的断层，与实际揭露非常吻合。
