产品说明：
■ 主要用途及特点
YQG1矿用手持式浅孔轨迹仪适用于煤矿井下筛管内钻孔轨迹测量。用于地质勘探孔、瓦斯抽放孔、探放水孔、注浆加固孔等的钻孔轨迹测量。可显示钻孔的轨迹图形以及深度、倾角、方位角数据，数据文件采用Excel格式保存，可实现数据的存贮、删除、显示等功能。
■ 技术指标
轨迹仪性能参数
参数名称
测量范围
绝对误差
测试条件
倾角
-90°～ 90°
±0.3°
方位角0°
方位角
0°～ 360°
±2°
倾角0°
探管基本参数
名称
参数
单位
工作时间
60
h
外径
Φ21
mm
长度
440
mm
质量
≤1.0
kg
耐水压
12
MPa

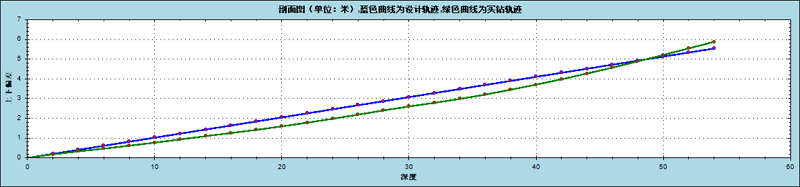

钻孔上下偏差

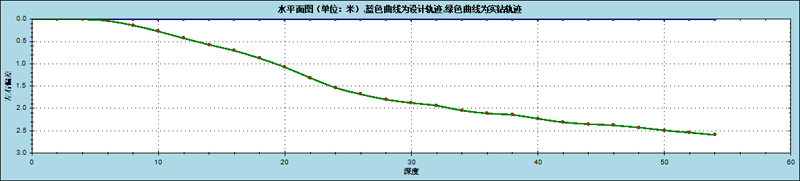

钻孔左右偏差
