产品说明：

      钻孔轨迹测量及钻孔周围地层自然伽马参数测量于一体的钻机推送式测井仪器。该仪器主要用于钻孔自然伽马、钻孔倾角、钻孔方位角等参数的存储式测量，待测量完成后经无线WiFi将测量数据上传到基于Android平台的本安手机进行数据处理与曲线绘制，根据仪器测得的自然伽马参数和轨迹参数，可绘制钻孔轨迹曲线及自然伽马曲线，由此判断钻孔空间位置及所钻地层岩性，数据处理结果可为后续设计布孔与钻进施工提供指导与依据。
■ 成套设备配置
产品型号及名称                                       使用环境          防爆型式
YZG-5T矿用本安型钻孔伽马测井仪探管      煤矿井下          本质安全
KTW192矿用本质安全型手机                    煤矿井下          本质安全
无磁仪器外钻杆                                      煤矿井下          /
■ 技术指标
测量参数          测量范围         绝对误差
自然伽马           本底～1500            /
倾角             -90°～+90°        ±0.5°
方位角               0°～360°        ±1.5°
矿用钻孔伽马测井仪探管基本性能参数:
•工作时间：≥24h
•外径：Ф42mm
•长度：1125mm
•重量：≤6kg
•耐水压：≥12Mpa

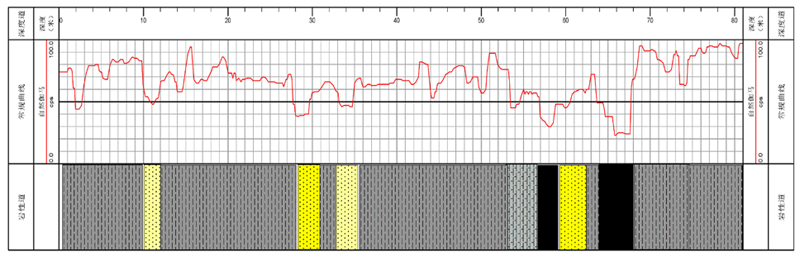

■ 应用实例
