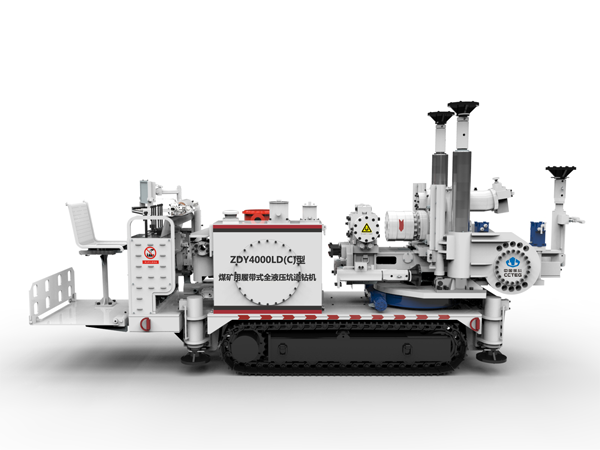

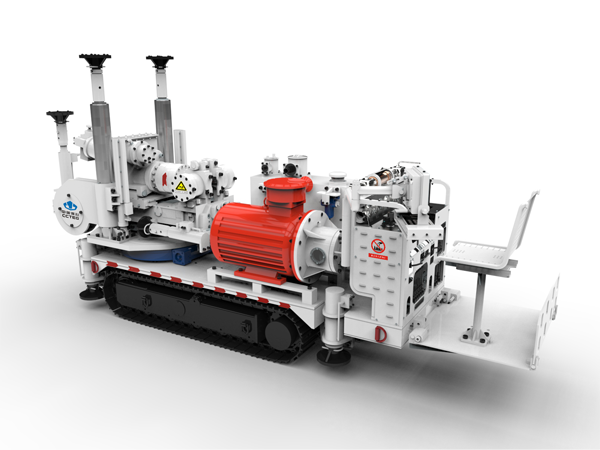

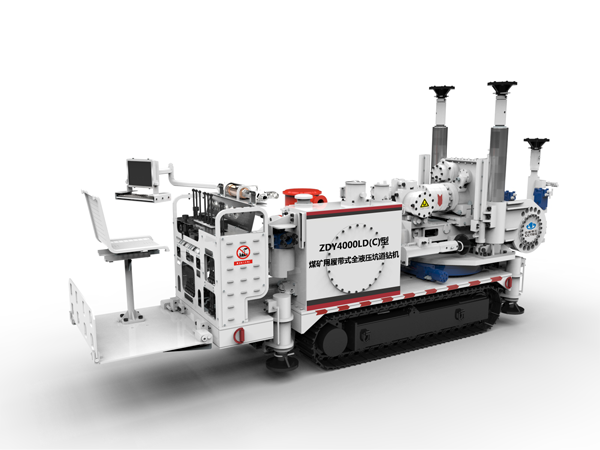

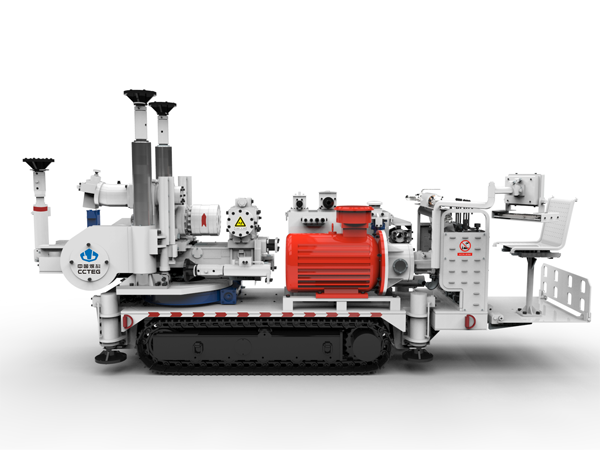

ZDY4000LD(C)型煤矿用履带式全液压坑道钻机

发布时间:2021/4/27 23:20:00

点击次数:

ZDY4000LD(C)型煤矿用履带式全液压坑道钻机是一款整体式窄体定向钻机,适用孔底马达定向钻进、孔口回转钻进以及复合钻进等多种施工工艺。可用于煤矿瓦斯抽采钻孔施工,也可用于井下探放水、地质构造和煤层厚度探测、煤层注水、顶底板注浆等各类300m以内的高精度定向钻孔的施工。特别适用于薄煤层定向长钻孔、超前探瓦斯条带治理及掘进巷道“钻掘交替”超前探等定向施工。

      一、简介
      ZDY4000LD(C)型煤矿用履带式全液压坑道钻机是一款整体式窄体定向钻机,适用孔底马达定向钻进、孔口回转钻进以及复合钻进等多种施工工艺。可用于煤矿瓦斯抽采钻孔施工,也可用于井下探放水、地质构造和煤层厚度探测、煤层注水、顶底板注浆等各类300m以内的高精度定向钻孔的施工。特别适用于薄煤层定向长钻孔、超前探瓦斯条带治理及掘进巷道“钻掘交替”超前探等定向施工。
      二、简要说明
      ZDY4000LD(C)型煤矿用履带式全液压坑道钻机是一款整体式窄体定向钻机,适用孔底马达定向钻进、孔口回转钻进以及复合钻进等多种施工工艺。可用于煤矿瓦斯抽采钻孔施工,也可用于井下探放水、地质构造和煤层厚度探测、煤层注水、顶底板注浆等各类300m以内的高精度定向钻孔的施工。特别适用于薄煤层定向长钻孔、超前探瓦斯条带治理及掘进巷道“钻掘交替”超前探等类型的定向施工。主轴倾角调节范围±90°、方位角调节范围±90°,调节过程采用液压操控,无需人工干预,操作便捷,人员安全性强,效率高。钻机宽度仅为0.95m,施工状态下,钻机占用空间小,无需专做钻场。下稳固支持可沿车体宽度方向伸出至1.39m,钻进状态整体稳定性好。钻机采用φ98mm大通孔动力头,可满足多种规格定向钻具的使用。采用大行程夹持器,开口量大,对中性好;夹持器上部拉杆可打开,方便钻具的下放。给进机身导轨采用可更换的耐磨钢结构,延长了拖板衬板使用寿命,钻机维护方便。钻机液压系统采用集成式一体阀操纵台,可靠性高、结构紧凑、有效减少操纵台内部胶管连接,便于后期维修、保养;主轴制动系统设计采用断续供油式在实现相同功能的情况下,避免了系统非必要功耗,降低系统发热量;设计有定向回转保护功能,可有效防止回转误操作对动力头造成的冲击,保障定向钻进过程的精准性、安全性。

      三、技术参数:
